Objetivo: Integrar al sistema de control SCADA FactoryTalk View SE Distribuido nuevos lazos de control.

Alcance:

PROGRAMACIÓN EN CXL DESPACHO

– Programación de PIDE´S para las nuevas válvulas reguladoras de presión

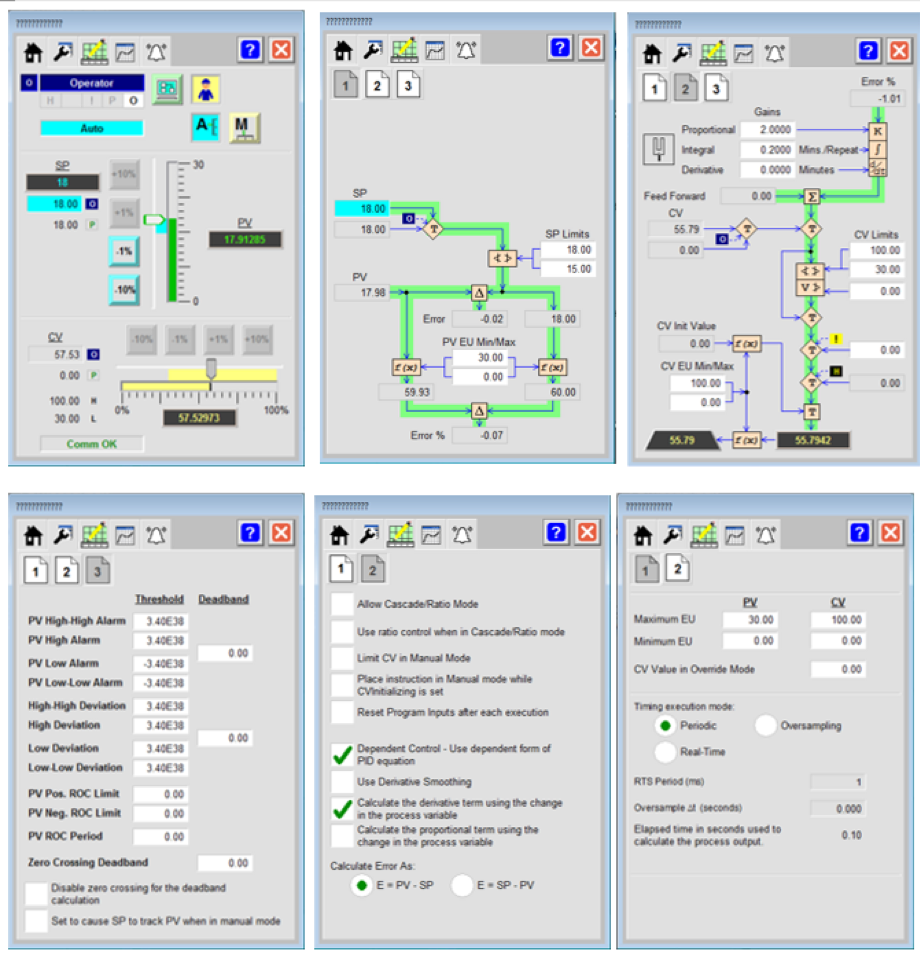

– Sintonización de constantes Kp, Kd, Ki.

– Configuración de Tags Producidos para referenciar hasta PLC de Procesos: PV, CV, SP, Kp, Kd, Ki, Alarms de PIDE´s.

PROGRAMACIÓN EN CXL PROCESOS

– Configuración de Tags Consumidos para referenciar hasta Servidores HMI los nuevos Tags de DESPACHO

– Actualización de los cambios en PLC redundante.

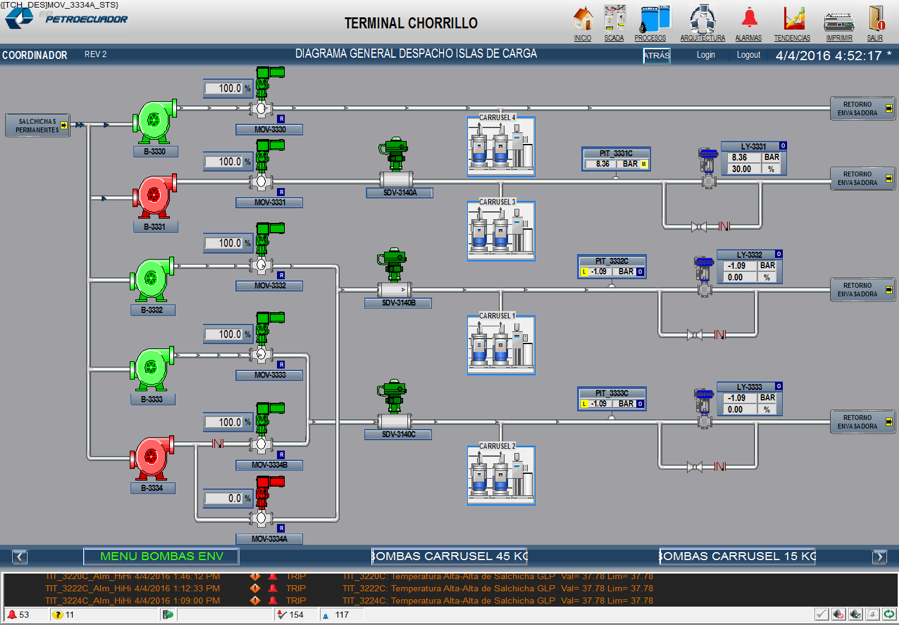

PROGRAMACIÓN EN SERVIDOR SCADA – ESTACION DE INGENIERÍA

– Diagramación de PITS y sus PIDE´S con el estándar existente

– Incorporación de Tendencias para los PITS

– Actualización de Alarmas de sobre presión a la base de datos existente

ACTUALIZACIÓN DE DISPLAYS EN SERVIDORES REDUNDANTES Y CLIENTES

– Configuración de Runtime para Clientes con las modificaciones realizadas

– Actualización de Servidores HMI (Principal y redundante)

SERVIDOR DE HISTÓRICOS

– Configurar las nuevas variables en el Servidor de Históricos

PRE-COMISIONADO DEL SISTEMA

– Pruebas en vacío del funcionamiento del sistema y simulación de alarmas

Equipos: Logix Redundante y FTV SE Distribuido Redundante

Ejecución: Abril 2016.
